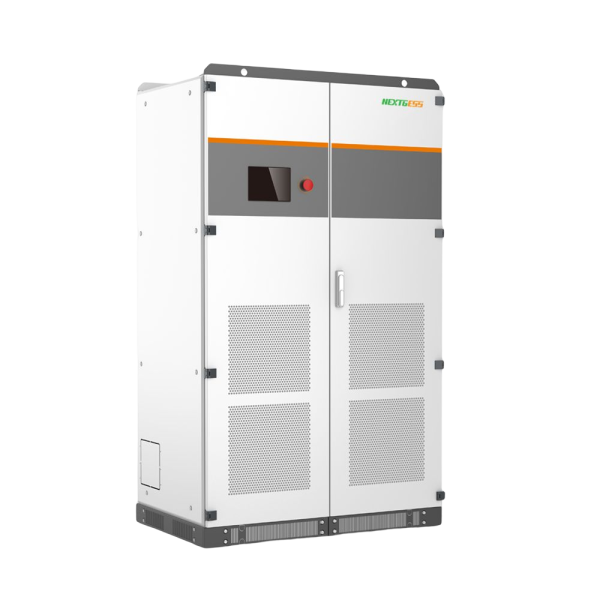

La serie PCS de nivel de red está especialmente diseñada para aplicaciones de nivel de red. Cuenta con conexión en paralelo multimáquina, arranque autómata de red, función SVG, es compatible con el protocolo de comunicación IEC61850 y es compatible con diversos escenarios de generación, transmisión, distribución y consumo de energía.
Inteligente y eficiente
- Máxima densidad de potencia, máxima eficiencia de 98,7%.
- Ventilador de bajo consumo, con sistema de control de temperatura inteligente.
- Con carga y descarga conectadas a la red, función de inversor independiente fuera de la red.
Seguro y confiable
- DSP de alto rendimiento, diseño de circuito de control optimizado, sistema más estable.
- Algoritmo de detección de control patentado para garantizar el diagnóstico de fallas del equipo.
- Respaldo dual CA/CC para suministro de energía auxiliar.
Flexible
- Amplio rango de voltaje de batería, admite acceso a múltiples baterías.
- Potencia reactiva y potencia activa regulables.
- Función de arranque en frío fuera de la red, admite función paralela de múltiples máquinas.
- Diseño integrado para fácil transporte e integración.
- Admite modo de comunicación RS485, CAN, puede aceptar instrucciones BMS en tiempo real.
Aplicaciones
Estación de carga fotovoltaica, almacenamiento de energía eólica, energía térmica combinada FM, almacenamiento del lado de la red, etc.
| Número de modelo | PCS500K | PCS600K |
|---|---|---|
| CA (conectada a la red) | ||
| Potencia máxima de salida (kVA) | 550 | 693 |
| Potencia nominal (kVA) | 500 | 630 |
| Tensión nominal (V) | 400 | |
| Corriente nominal (A) | 722 | 909 |
| Rango de voltaje (V) | 320~460 | |
| Frecuencia nominal (Hz) | 50/60 | |
| Rango de frecuencia (Hz) | 45-55/55-65 | |
| Distorsión armoniosa (THDi) | <3% | |
| Factor de potencia | 1 rezagado ~ 1 adelantado (configurable) | |
| Topología de salida de CA | 3W+PE | |
| AC (fuera de la red) | ||
| Tensión nominal (V) | 400 | |
| Distorsión armónica total | <1% linear,<5% nonlinear | |
| Frecuencia nominal (Hz) | 50/60 | |
| Capacidad de sobrecarga | 110% ~ largo plazo | |
| CC (batería) | ||
| Rango de voltaje de la batería (V) | 600-900 | |
| Corriente máxima (A) | 935 | 1179 |
| Datos generales | ||
| Máxima eficiencia | 98.70% | |
| Dimensiones An*Pr*Al (mm) | 1200*800*2050 | |
| Peso (kg) | 950 | |
| Temperatura de funcionamiento | – 30°C～ 55°C | |
| Humedad relativa | 0 ~95%（sin condensación） | |
| IP raito | IP21 | |
| Emisión de ruido (dB) | <70dB | |
| Altitud | 5000 m (reducción de potencia >3000) | |
| Enfriamiento | Aire forzado | |
| Visualización y comunicación | ||
| Mostrar | Pantalla táctil LCD | |
| Comunicación BMS | RS485, CAN | |
| Comunicación EMS | RS485, TCP/IP | |
