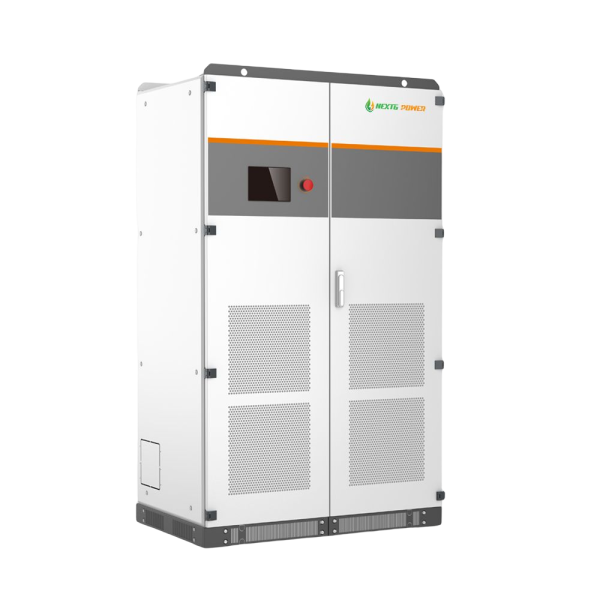

تم تطوير محول تخزين الطاقة المعزول من سلسلة C&I PCS بناءً على متطلبات تطبيقات C&I الكبيرة مثل تحويل الحمل الأقصى والنسخ الاحتياطي للبطارية وما إلى ذلك. يعتمد على تقنية التحكم الرقمي الكاملة، ويدمج الإنجازات التكنولوجية الرائدة في إلكترونيات الطاقة المعاصرة، وتصل أعلى كفاءة للمنتج إلى 97.5%؛ يدعم وظيفة التوازي بين الآلات المتعددة، ويمكنه تلبية طلب الطاقة من 30 كيلو واط إلى 3 ميجا واط.
ذكي وفعال
- أعلى كثافة طاقة، أقصى كفاءة 97.5%.
- مع الشحن والتفريغ المتصل بالشبكة، ووظيفة العاكس المستقل عن الشبكة.
- يدعم التبديل التلقائي بين الشبكة وإيقاف تشغيلها.
- وظيفة EMS المدمجة البسيطة، تدعم الصيانة والمراقبة عن بعد.
آمنة وموثوقة
- محول عزل مدمج، قابلية عالية للتكيف مع الأحمال.
- نسخة احتياطية مزدوجة AC/DC لإمدادات الطاقة المساعدة.
مرن
- نطاق واسع من جهد البطارية، يدعم الوصول إلى بطاريات متعددة.
- القدرة التفاعلية والقدرة النشطة قابلة للتعديل.
- وظيفة بدء التشغيل البارد خارج الشبكة، ودعم وظيفة التوازي بين الآلات المتعددة.
- تصميم متكامل لسهولة النقل والتكامل.
- مكونات التحويل التلقائي المتكاملة داخل الشبكة وخارجها، مما يوفر تكاليف النظام للمستخدمين.
- يدعم وضع الاتصال RS485 وCAN ويمكنه قبول تعليمات BMS في الوقت الفعلي.
التطبيقات
محطة شحن الطاقة الكهروضوئية، تخزين طاقة الرياح، الطاقة الحرارية المركبة FM، التخزين على جانب الشبكة وما إلى ذلك.
| رقم الموديل | PCS30KTS | PCS50KTS | PCS100KTS | PCS150KTS | PCS250KTS | PCS500KTS |
|---|---|---|---|---|---|---|
| التيار المتردد (على الشبكة) | ||||||
| أقصى طاقة خرج (كيلو فولت أمبير) | 33 | 55 | 110 | 165 | 275 | 550 |
| القدرة المقدرة (كيلو فولت أمبير) | 30 | 50 | 100 | 150 | 250 | 500 |
| الجهد المقدر (فولت) | 400 | |||||
| التيار المقدر(أ) | 43 | 72 | 144 | 216 | 361 | 722 |
| أقصى تيار خرج (أمبير) | 48 | 80 | 159 | 238 | 397 | 794 |
| نطاق الجهد (فولت) | 320~460 | |||||
| التردد المقدر (هرتز) | 50/60 | |||||
| نطاق التردد (هرتز) | 45-55/55-65 | |||||
| تي اتش دي اي | <3% | |||||
| عامل القدرة | 1 متأخر ~ 1 متقدم (قابل للضبط) | |||||
| طوبولوجيا مخرج التيار المتردد | 3W+N+PE | |||||
| تيار متردد (خارج الشبكة) | ||||||
| الجهد المقدر (فولت) | 400 | |||||
| تي إتش دي يو | <1% linear,<5% nonlinear | |||||
| التردد المقدر (هرتز) | 50/60 | |||||
| قدرة التحميل الزائد | 110% ~ طويل الأمد | |||||
| تيار مستمر (بطارية) | ||||||
| نطاق جهد البطارية (فولت) | 250-850 | 320-850 | 420-850 | 420-850 | 420-850 | 500-850 |
| الحد الأقصى للتيار (أمبير) | 137 | 178 | 270 | 405 | 673 | 1128 |
| البيانات العامة | ||||||
| أقصى قدر من الكفاءة | 96.30% | 96.50% | 97.10% | 97.10% | 97.30% | 97.50% |
| الأبعاد العرض*العمق*الارتفاع (مم) | 800*800*2050 | 800*800*2050 | 800*800*2050 | 800*800*2050 | 1200*800*2050 | 1600*1050*2050 |
| الوزن (كجم) | 605 | 676 | 936 | 1057 | 1582 | 2665 |
| نسبة المحول | 100/400 | 200/400 | 270/400 | 270/400 | 270/400 | 315/400 |
| الاستهلاك الذاتي | <10 | |||||
| التبديل بين الشبكة وإيقاف تشغيلها | أوتوماتيكي | |||||
| درجة حرارة التشغيل | – 30درجة مئوية ~ 55درجة مئوية | |||||
| الرطوبة النسبية | 0 ~95%(غير مكثف) | |||||
| IP رايتو | IP21 | |||||
| انبعاث الضوضاء (ديسيبل) | <70dB | |||||
| ارتفاع | 5000 متر (>3000 تخفيض التصنيف) | |||||
| تبريد | الهواء القسري | |||||
| العرض والتواصل | ||||||
| عرض | شاشة LCD تعمل باللمس | |||||
| اتصالات BMS | RS485، كندا | |||||
| اتصالات خدمات الطوارئ الطبية | RS485،TCP/IP | |||||
